Серия GCC Jaguar V представлена несколькими моделями различной ширины и конфигурации, что позволяет подобрать решение как для стандартных задач рекламного производства, так и для профессиональной контурной резки больших форматов.

Режущие плоттеры GCC Jaguar V

Серия Jaguar V сочетает современные технологии, высокую точность и удобство управления, обеспечивая профессиональный уровень работы с винилом, рекламной графикой и контурной резкой.

Узнать цену

8 (800) 775-46-50

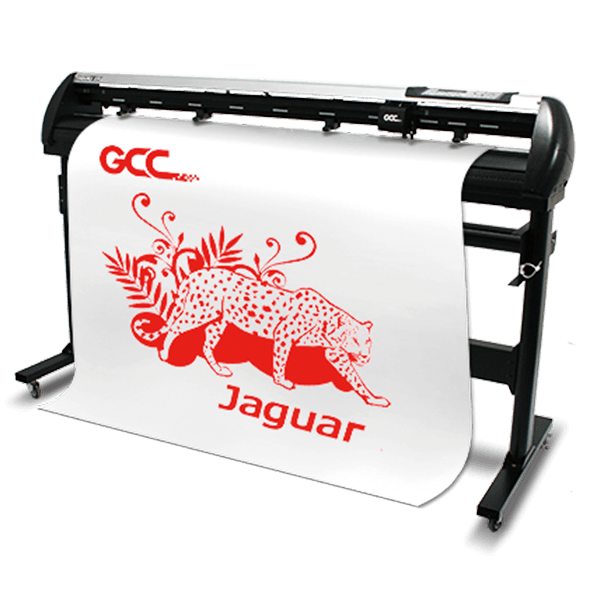

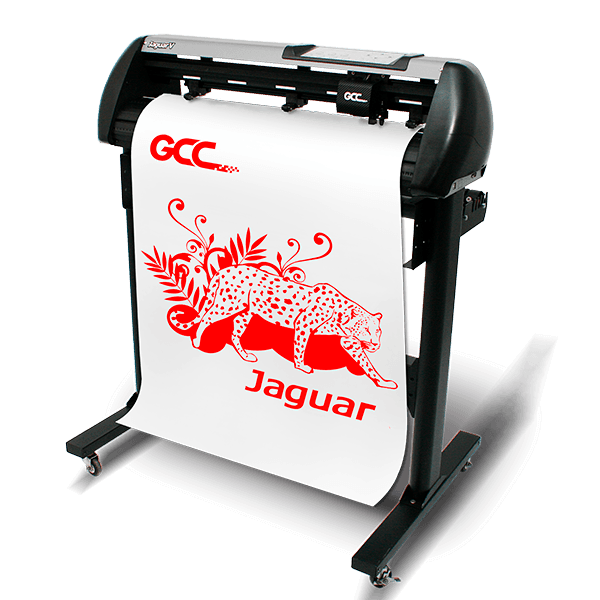

Режущий плоттер Jaguar V

Новая серия режущих плоттеров Jaguar V включает модели:

Jaguar V (J5-61, J5-101, J5-160 и J5-132)
Jaguar V LX (J5-61LX, J5-101LX, J5-132LX, J5-160LX и J5-183LX)

Режущие плоттеры GCC профессиональной серии для качественной резки не только легких, но и тяжелых, световозвращающих и металлизированных пленок толщиной до 0,8 мм. Плоттеры Jaguar адаптированы к интенсивному режиму эксплуатации.

Основные преимущества режущего плоттера Jaguar V перед плоттерами других марок — это увеличенная сила давления ножа (до 600 грамм).

Особенности режущего плоттера Jaguar V

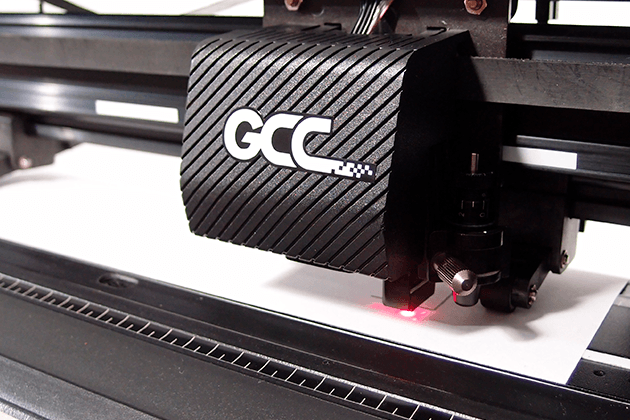

Серия Jaguar V оснащена системой автоматического позиционирования AAS II (Automatic-Aligning System), которая обеспечивает высокоточную контурную резку за счёт автоматического считывания регистрационных меток на отпечатанных изображениях.

Автоматическое определение первой метки

Сегментное позиционирование

Позиционирование по 4 точкам

Резка нескольких копий

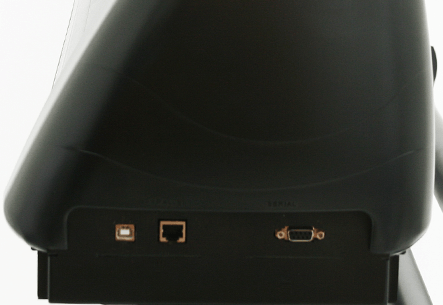

Устройства серии Jaguar V поддерживают подключение к трем портам: последовательный порт, USB и Ethernet. Порт USB ускоряет и упрощает передачу данных между компьютером и плоттером Jaguar V. Подключение через Ethernet позволяет управлять несколькими устройствами с одного ПК и подключать несколько ПК к одному Jaguar V. Тем самым трехпортовое подключение расширяет возможности передачи данных для изготовителей рекламной продукции.

Усовершенствованная система контурной резки AAS II

Функции системы включают:

Трехпортовое подключение

При секционной резке длинный макет делится на части, что повышает качество и точность обработки. Плоттер GCC Jaguar V считывает приводочную метку секции 1, обрабатывает часть материала, затем считывает приводочную метку секции 2, обрабатывает еще часть материала и т.д.

Секционная резка

Распознать направление подачи материала помогают дополнительные метки приводки. Jaguar V считывает такие приводочные метки, определяет направление подачи материала и автоматически поворачивает его: оператору не придется делать это вручную.

Автоматический поворот (доступна в модели Puma IV LX)

Устройства серии Jaguar V укомплектованы системой позиционирования по сегментам, компенсирующей перекосы на отпечатке. Из-за перекосов в процессе печати изображение может смещаться. Функция позиционирования по сегментам последовательно сканирует метки приводки для автоматической компенсации сдвига.

Позиционирование по сегментам

При скорости реза до 152 см/с устройства серии Jaguar V по производительности превосходят всех конкурентов.

Высокая производительность

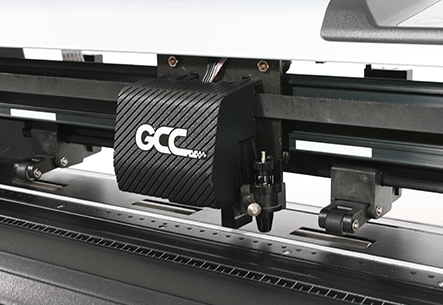

Оригинальный решетчатый барабан в комплексе с прецизионным механизмом обеспечивают исключительную точность отслеживания кромок.

Точность отслеживания: 10 метров

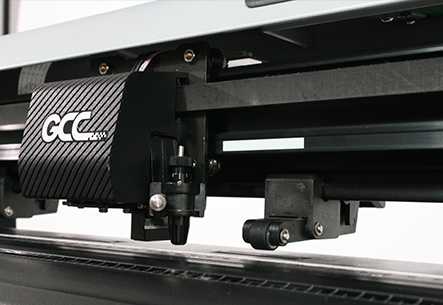

Тангенциальный режим предназначен для получения четких линий, мелких букв и сложной графики со сглаженными углами и кромками на толстых материалах.

Инновационный тангенциальный режим

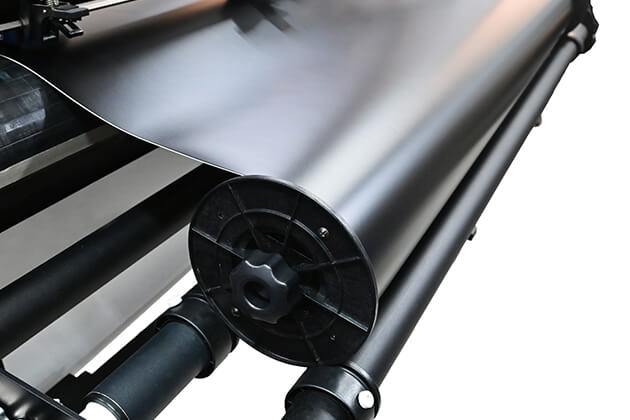

Продуманная конструкция позволяет легко и ровно отрезать готовое задание по прямой линии, снижая риск повреждения материала и его перерасхода.

Опора для материалов

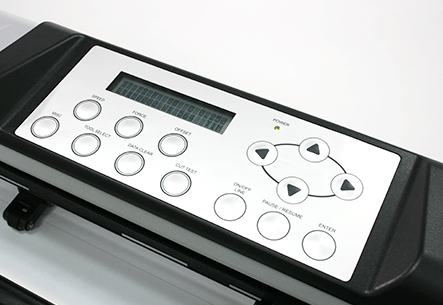

Понятная панель управления с поддержкой нескольких языков упрощает даже самые сложные задачи. Здесь пользователь найдет все необходимые настройки.

Удобная панель управления

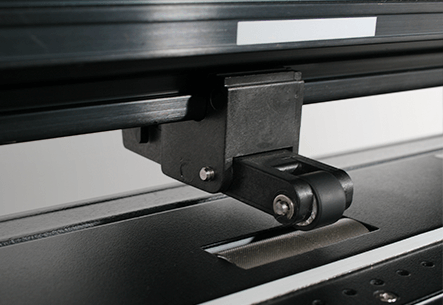

Каждый прижимной ролик может настраиваться отдельно, что позволяет оптимально размещать их в зависимости от ширины и типа используемого материала.

Гибкое позиционирование прижимных роликов

Специальная версия GCC Jaguar V PPF является производительным и экономически эффективным решением для работы с автомобильными плёнками и оптимизации процессов оклейки транспорта.

При использовании стороннего программного обеспечения с библиотекой шаблонов для тонировки стёкол и PPF-плёнок плоттер GCC Jaguar V (PPF) позволяет точно вырезать необходимые элементы для автомобилей, делая процесс оклейки быстрее и удобнее.

Эффективная работа с автовинилом и PPF-плёнками

Драйвер Windows для всех режущих плоттеров GCC устанавливается простым щелчком мыши. Он позволяет редактировать изображения в CorelDRAW и Adobe Illustrator и прямо оттуда отправлять их на плоттер.

Простая установка драйвера Windows

Маршрутизатор для передачи данных по беспроводной сети. Подключается к лазерным граверам GCC и режущим плоттерам RX II/ Jaguar V через порт Ethernet (не для использования в Японии). Беспроводная технология удобна там, где нужно отправлять файлы с одного ПК на несколько плоттеров GCC или управлять плоттером GCC с нескольких ПК.

Маршрутизатор Wi-Fi

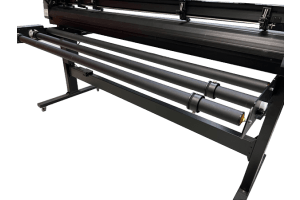

Система roll-to-roll обеспечивает удобную и непрерывную работу с рулонными материалами без необходимости постоянного ручного вмешательства, повышая эффективность производственного процесса.

Данная функция особенно удобна для задач:
— оклейки автомобилей
— работы с PPF-плёнками
— тонировки стёкол
— производства рекламной графики и задач print & cut

Система Roll-to-Roll

Материалы для резки удобно помещать на клейкую пленку. Рекомендована работа на дополнительном столе-панели.

Пленка с низкой адгезией 46 х 61 см (3 шт./уп.)

Для резки толстых листовых материалов (например, магнитов).

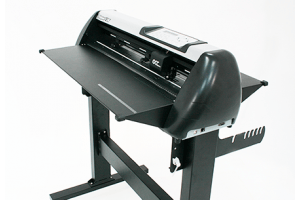

Дополнительный стол-панель (Jaguar V)

Предназначена для установки режущего плоттера и удобной работы с рулонными материалами.

Металлический держатель ножа диаметром 2,5 мм

Для режущего плоттера и рулонного материала.

Стойка

Для чистого и эффективного производства: после резки винил не окажется на полу, где на него могут попасть пыль и грязь.

Корзина для материала

Отрезать готовую продукцию удобно с помощью безопасного ножа.

Безопасный нож

Режущие ножи можно заменять в зависимости от текущей задачи.

Сменные ножи

Предотвращает быстрое затупление ножей и продлевает срок их службы.

Марзан

Метод резки;Roller-Type;Roller-Type;Roller-Type;Roller-Type;Roller-Type;Roller-Type;Roller-Type;Roller-Type;Roller-Type;Roller-Type Макс. ширина резки;610 мм;610 мм;1016 мм;1016 мм;1320 мм;1320 мм;1600 мм;1600 мм;1830 мм;1600 мм Макс. ширина материала;770 мм;770 мм;1270 мм;1270 мм;1594 мм;1594 мм;1782 мм;1782 мм;1990 мм;1782 мм Мин. ширина материала;50 мм;50 мм;50 мм;50 мм;50 мм;50 мм;300 мм;300 мм;300 мм;300 мм Число прижимных роликов;3;3;4;4;4;4;6;6;6;6 Допустимая толщина материала;0.8мм;0.8мм;0.8мм;0.8мм;0.8мм;0.8мм;0.8мм;0.8мм;0.8мм;0.8мм Двигатель;DC Servo Control;DC Servo Control;DC Servo Control;DC Servo Control;DC Servo Control;DC Servo Control;DC Servo Control;DC Servo Control;DC Servo Control;DC Servo Control Макс. давление;600 г;600 г;600 г;600 г;600 г;600 г;600 г;600 г;600 г;600 г Макс. скорость реза;1530 мм/с (60 ips) (в направлении 45 °);1530 мм/с (60 ips) (в направлении 45 °);1530 мм/с (60 ips) (в направлении 45 °);1530 мм/с (60 ips) (в направлении 45 °);1530 мм/с (60 ips) (в направлении 45 °);1530 мм/с (60 ips) (в направлении 45 °);1530 мм/с (60 ips) (в направлении 45 °);1530 мм/с (60 ips) (в направлении 45 °);1530 мм/с (60 ips) (в направлении 45 °);1530 мм/с (60 ips) (в направлении 45 °) Ускорение;4,2 г (сила тяжести);4,2 г (сила тяжести);4,2 г (сила тяжести);4,2 г (сила тяжести);4,2 г (сила тяжести);4,2 г (сила тяжести);4,2 г (сила тяжести);4,2 г (сила тяжести);4,2 г (сила тяжести);4,2 г (сила тяжести) Офсет;0 ~ 1,0 мм (с увеличением 0,025 мм);0 ~ 1,0 мм (с увеличением 0,025 мм);0 ~ 1,0 мм (с увеличением 0,025 мм);0 ~ 1,0 мм (с увеличением 0,025 мм);0 ~ 1,0 мм (с увеличением 0,025 мм);0 ~ 1,0 мм (с увеличением 0,025 мм);0 ~ 1,0 мм (с увеличением 0,025 мм);0 ~ 1,0 мм (с увеличением 0,025 мм);0 ~ 1,0 мм (с увеличением 0,025 мм);0 ~ 1,0 мм (с увеличением 0,025 мм) Буфер памяти;32 МБ / 16 МБ (при использовании AAS);32 МБ / 16 МБ (при использовании AAS);32 МБ / 16 МБ (при использовании AAS);32 МБ / 16 МБ (при использовании AAS);32 МБ / 16 МБ (при использовании AAS);32 МБ / 16 МБ (при использовании AAS);32 МБ / 16 МБ (при использовании AAS);32 МБ / 16 МБ (при использовании AAS);32 МБ / 16 МБ (при использовании AAS);32 МБ / 16 МБ (при использовании AAS) Интерфейс;USB 2.0 (Full Speed) and Serial (RS-232), and Ethernet;USB 2.0 (Full Speed) and Serial (RS-232), and Ethernet;USB 2.0 (Full Speed) and Serial (RS-232), and Ethernet;USB 2.0 (Full Speed) and Serial (RS-232), and Ethernet;USB 2.0 (Full Speed) and Serial (RS-232), and Ethernet;USB 2.0 (Full Speed) and Serial (RS-232), and Ethernet;USB 2.0 (Full Speed) and Serial (RS-232), and Ethernet;USB 2.0 (Full Speed) and Serial (RS-232), and Ethernet;USB 2.0 (Full Speed) and Serial (RS-232), and Ethernet;USB 2.0 (Full Speed) and Serial (RS-232), and Ethernet Тип команды;HP-GL, HP-GL/2;HP-GL, HP-GL/2;HP-GL, HP-GL/2;HP-GL, HP-GL/2;HP-GL, HP-GL/2;HP-GL, HP-GL/2;HP-GL, HP-GL/2;HP-GL, HP-GL/2;HP-GL, HP-GL/2;HP-GL, HP-GL/2 Механическое разрешение;0.006 мм;0.006 мм;0.006 мм;0.006 мм;0.006 мм;0.006 мм;0.006 мм;0.006 мм;0.006 мм;0.006 мм Программное разрешение;0.025 мм;0.025 мм;0.025 мм;0.025 мм;0.025 мм;0.025 мм;0.025 мм;0.025 мм;0.025 мм;0.025 мм Точность резки;± 0,254 мм или ± 0,1% хода, в зависимости от того, что больше;± 0,254 мм или ± 0,1% хода, в зависимости от того, что больше;± 0,254 мм или ± 0,1% хода, в зависимости от того, что больше;± 0,254 мм или ± 0,1% хода, в зависимости от того, что больше;± 0,254 мм или ± 0,1% хода, в зависимости от того, что больше;± 0,254 мм или ± 0,1% хода, в зависимости от того, что больше;± 0,254 мм или ± 0,1% хода, в зависимости от того, что больше;± 0,254 мм или ± 0,1% хода, в зависимости от того, что больше;± 0,254 мм или ± 0,1% хода, в зависимости от того, что больше;± 0,254 мм или ± 0,1% хода, в зависимости от того, что больше Повторяемость;±0.1 мм;±0.1 мм;±0.1 мм;±0.1 мм;±0.1 мм;±0.1 мм;±0.1 мм;±0.1 мм;±0.1 мм;±0.1 мм Автоматическая система выравнивания (AAS II);Доступно на моделях Jaguar V LX, включая функции сегментного позиционирования и автоповорота;Доступно на моделях Jaguar V LX, включая функции сегментного позиционирования и автоповорота;Доступно на моделях Jaguar V LX, включая функции сегментного позиционирования и автоповорота;Доступно на моделях Jaguar V LX, включая функции сегментного позиционирования и автоповорота;Доступно на моделях Jaguar V LX, включая функции сегментного позиционирования и автоповорота;Доступно на моделях Jaguar V LX, включая функции сегментного позиционирования и автоповорота;Доступно на моделях Jaguar V LX, включая функции сегментного позиционирования и автоповорота;Доступно на моделях Jaguar V LX, включая функции сегментного позиционирования и автоповорота;Доступно на моделях Jaguar V LX, включая функции сегментного позиционирования и автоповорота;Доступно на моделях Jaguar V LX, включая функции сегментного позиционирования и автоповорота Автоматический поворот;Доступно на моделях Jaguar V LX;Доступно на моделях Jaguar V LX;Доступно на моделях Jaguar V LX;Доступно на моделях Jaguar V LX;Доступно на моделях Jaguar V LX;Доступно на моделях Jaguar V LX;Доступно на моделях Jaguar V LX;Доступно на моделях Jaguar V LX;Доступно на моделях Jaguar V LX;Доступно на моделях Jaguar V LX Раздел резки;Да;Да;Да;Да;Да;Да;Да;Да;Да;Да Сглаживание кривых линий;Да;Да;Да;Да;Да;Да;Да;Да;Да;Да Configurable Origin;Да;Да;Да;Да;Да;Да;Да;Да;Да;Да Возможность тестирования;Да;Да;Да;Да;Да;Да;Да;Да;Да;Да Тангенциальный метод резки;Да;Да;Да;Да;Да;Да;Да;Да;Да;Да Метод резки;Да;Да;Да;Да;Да;Да;Да;Да;Да;Да Повтор;Да;Да;Да;Да;Да;Да;Да;Да;Да;Да Копирование;Да;Да;Да;Да;Да;Да;Да;Да;Да;Да Контрольная панель;ЖК-дисплей (20 цифр х 2 строки), 14 клавиш, 1 индикатор питания;ЖК-дисплей (20 цифр х 2 строки), 14 клавиш, 1 индикатор питания;ЖК-дисплей (20 цифр х 2 строки), 14 клавиш, 1 индикатор питания;ЖК-дисплей (20 цифр х 2 строки), 14 клавиш, 1 индикатор питания;ЖК-дисплей (20 цифр х 2 строки), 14 клавиш, 1 индикатор питания;ЖК-дисплей (20 цифр х 2 строки), 14 клавиш, 1 индикатор питания;ЖК-дисплей (20 цифр х 2 строки), 14 клавиш, 1 индикатор питания;ЖК-дисплей (20 цифр х 2 строки), 14 клавиш, 1 индикатор питания;ЖК-дисплей (20 цифр х 2 строки), 14 клавиш, 1 индикатор питания;ЖК-дисплей (20 цифр х 2 строки), 14 клавиш, 1 индикатор питания Диаметр ножа;2.5 мм;2.5 мм;2.5 мм;2.5 мм;2.5 мм;2.5 мм;2.5 мм;2.5 мм;2.5 мм;2.5 мм Напольный стенд;Опция;Опция;В комплекте;В комплекте;В комплекте;В комплекте;В комплекте;В комплекте;В комплекте;В комплекте Корзина для материалов;Опция;Опция;Опция;Опция;Опция;Опция;Опция;Опция;Опция;N/A Система захвата для материалов;N/A;N/A;N/A;N/A;N/A;N/A;N/A;N/A;N/A;В комплекте Источник питания;100 ~ 240 В переменного тока 50/60 Гц (автоматическое переключение);100 ~ 240 В переменного тока 50/60 Гц (автоматическое переключение);100 ~ 240 В переменного тока 50/60 Гц (автоматическое переключение);100 ~ 240 В переменного тока 50/60 Гц (автоматическое переключение);100 ~ 240 В переменного тока 50/60 Гц (автоматическое переключение);100 ~ 240 В переменного тока 50/60 Гц (автоматическое переключение);100 ~ 240 В переменного тока 50/60 Гц (автоматическое переключение);100 ~ 240 В переменного тока 50/60 Гц (автоматическое переключение);100 ~ 240 В переменного тока 50/60 Гц (автоматическое переключение);100 ~ 240 В переменного тока 50/60 Гц (автоматическое переключение) Потребляемая мощность;Макс. 110 Вт;Макс. 110 Вт;Макс. 110 Вт;Макс. 110 Вт;Макс. 110 Вт;Макс. 110 Вт;Макс. 110 Вт;Макс. 110 Вт;Макс. 110 Вт;Макс. 110 Вт Размеры (В х Ш х Г) мм;412 * 950 * 486;412 * 950 * 486;1096 * 1450 * 651;1096 * 1450 * 651;1111 * 1774 * 651;1111 * 1774 * 651;1127 * 1962 * 756;1127 * 1962 * 756;1127 * 2170 * 756;1127 * 1962 * 756 Вес нетто;18 кг;18 кг;41.5 кг;41.5 кг;50 кг;50 кг;63 кг;63 кг;77.5 кг;63 кг Рабочая среда - Температура;15° C~30° C;15° C~30° C;15° C~30° C;15° C~30° C;15° C~30° C;15° C~30° C;15° C~30° C;15° C~30° C;15° C~30° C;15° C~30° C Рабочая среда - Влажность;25% ~ 75%;25% ~ 75%;25% ~ 75%;25% ~ 75%;25% ~ 75%;25% ~ 75%;25% ~ 75%;25% ~ 75%;25% ~ 75%;25% ~ 75%
